2025年03月07日，國際電工委員會正式發布了關于靜電放電抗干擾試驗測試的基礎標準第3.0版本IEC61000-4-2:2025 ed3.0.替代了2008年發布的IEC 61000-4-2:2008 ed2.0版本，對之前的版本（如2008版）進行了多項更新和修訂。以下是該標準的主要變化和關鍵內容：

1. 主要更新內容
(1) 靜電放電發生器要求
電流波形測量點增加：新增 Ip2（10ns~40ns之間的最大峰值） 測量點，容許誤差為 -20%/+40%。
高壓電源輸出范圍擴大：最小電壓 <100V，最大電壓 >30kV，精度要求 ±5%。

ES-ESD-20 靜電放電發生器

(2) 靜電槍校準
校準布置調整：
靜電槍下方需增加 1.2×1.5m 接地參考面板，并規定電流靶到接地參考面的高度為 1m。
新增 空氣放電模式的校準要求：若僅更換放電金屬導體（無附加電子元件），可僅測量空氣放電的最大開路電壓。
(3) 試驗布置
放電回流電纜間距：由 0.2m 縮短至 0.1m。
接地阻抗要求：新增 ≤0.1Ω 的低阻抗連接要求。
泄放電阻器：誤差范圍調整為 470±10kΩ，且電阻器位置需距離電纜兩端 ≤10cm。
(4) 桌上型與落地式設備測試
桌上型設備：
放電電阻電纜最大長度 1.5m。
設備與水平耦合板（HCP）之間需采用 0.5±0.05mm 絕緣材料隔開。

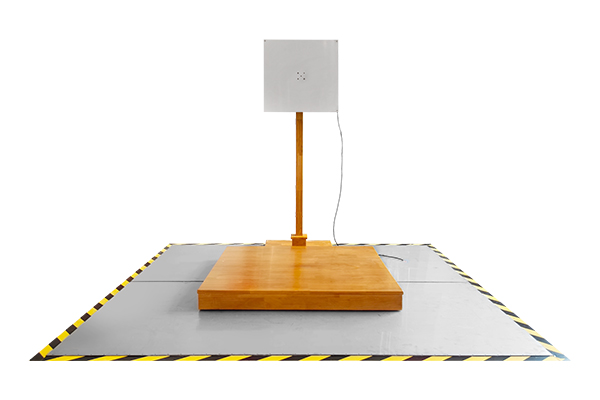

落地式設備：
垂直耦合板（VCP）邊長 0.5±0.005m，距離設備側面 0.1±0.01m，放電電纜最大長度 3m，且不得捆扎。
