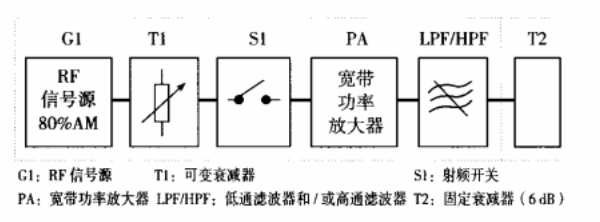

通常，對EUT的傳導抗擾度測試按 GB/T 17626.6— 2008《射頻場感應的傳導騷擾抗擾度》進行。該標準是關于設備對來自9 kHz~80 MHz 頻率范圍內射頻電磁騷擾的傳導抗擾度要求。實際試驗頻率范圍為 150 kHz- 80 MHz。當EUT尺寸較小時，上限頻率可擴展到230 MHz（此時輻射抗擾度測試頻率下限相應調整為230 MHz）。試驗一般在屏蔽室中進行，射頻傳導抗擾度測試儀布置如圖1所示。

ES-608 射頻傳導干擾模擬測試系統

容測電子自主研發的ES-608 射頻傳導抗擾度測試系統有非常高效的注入效率，耦合去耦合網絡、電磁鉗、電流鉗法均支持10V測試要求，一體化設計，內置功率放大器、信號源、功率計、定向耦合器、6dB衰減器。

在傳導抗擾度（CS）測試中，有時會出現測試失敗的情況。找出測試失敗的原因是使 EUT測試合格的關鍵，由此測試失敗原因的判定和問題定位就尤為重要。

傳導抗擾度試驗失敗原因分析

當傳導抗擾度測試失敗時，我們可以按照射頻干擾（RFI）進入設備的途徑和位置，找出導致傳導抗擾度測試失敗的敏感點，從而有針對性地采取補救措施。
射頻干擾（RFI）傳輸途徑
GB/T 17626中規定測試干擾注入方法有：
①耦合/法網絡注入
常用于電源線抗擾度試驗，當信號線數目較少時也常采用；
②鉗（電流鉗和電磁耦合鉗）注入
特別適用于多芯電纜試驗；
③直接注入
適用于同軸電纜的干擾注入。

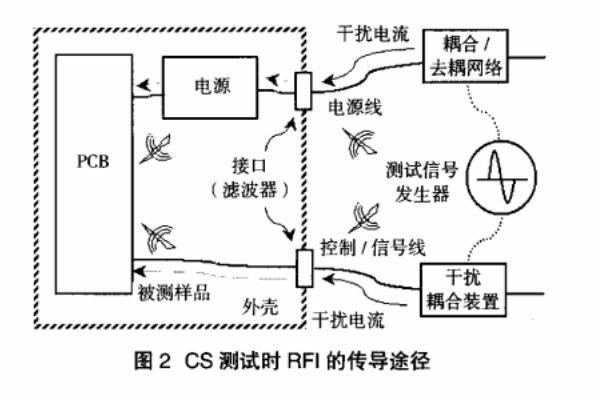

耦合/去耦網絡注入時，干擾信號通過電阻或電容直接注入到被測電纜上；電流鉗注入時，干擾信號通過電流鉗感性耦合注入到被測電纜上；電磁鉗注入時，干擾信號通過電磁鉗感性和容性耦合注入到被測電纜上；直接注入時，干擾信號通過電阻注入到被測電纜的屏蔽層上。對于屏蔽電纜和同軸電纜，干擾只注入到屏蔽層;對于非屏蔽電纜，干擾注入到電纜中每一根芯線上。從而，根據不同的測試方法，RFI可經過多種路徑進入EUT并對內部電路形成干擾，如圖2所示。

在規定的測試頻段內不同頻率騷擾信號的路徑如下：在 RF頻率低端（150 kHz~10 MHz），RF主要通過電纜直接進入EUT內部。在RFI頻率中端（10~50 MHz），沿被測電纜直接傳遞進入EUT內部是 RFI的主要干擾形式；被測電纜與 EUT其他部分感性和容性耦合效率已經較高，成為不可忽略的干擾因素。在RFI頻率的高端（50~-230 MHz），沿被測電纜直接傳遞進入EUT內部依然是RFT主要干擾形式之一；被測電纜與 EUT其他部分之間的感性和容性耦合也成為產生干擾的主要因素；同時，RF通過空間輻射傳遞的效率已經較高，特別是在 80~230 MHz，RFT通過空間輻射傳遞已成為干擾的另一主要因素。
測試失敗原因的判斷和問題定位
CS測試失敗原因分析基本流程;首先觀察各電纜和相應接口處是否采取了必要的防干擾措施，若有，應先改進內部電路，只有當該方法無法完全解決問題時，再針對電纜及接口本身進行改進;若沒有，先對被測電纜采取必要的屏蔽和濾波措施，效果不明顯時，再從內部電路上找原因。需注意的是，CS 測試時 RFI 頻率較低，對接口電纜進行共模濾波時，需在接口處加裝必要的共模濾波器，僅靠在電纜上加磁夾或磁環可能起不到明顯效果。下面詳細介紹如何根據測量結果和被測樣品的特點進行問題定位。
 EUT帶有單一接口電纜
（1）CS 測試時不合格在整個測試頻段均存在，應首先檢查被測電纜是否已采取必要的屏蔽和濾波措施，若沒有，則增加相應措施;若存在此類措施，可以判斷其措施不力，建議改進或更換。
（2）當測試不合格僅出現在測試頻率范圍的低端時，首先檢查接口處的濾波，部分濾波器所使用的扼流圈電感量或接地電容的容量有限，對低頻共模干擾抑制能力不足，此時，應改進濾波器，提高其對低頻于擾的共模抑制能力;其次，也應檢查所施加的干擾是否已接近被測端口正常信號的工作頻率，若是，應確認標準是否對該頻段有相應放寬措施，以免發生誤判。
（3）當測試不合格僅出現在測試頻率范圍的高端時。首先應檢查被測電纜在高頻段的屏蔽和濾波器的濾波特性是否良好，可通過更換性能良好的電纜和濾波器來判斷，若確認電纜和濾波在高頻段性能不足，應有針對性地加以改進;其次，若 EUT為非屏蔽外殼，可將 EUT放在屏蔽箱體中用以檢查是否存在被測電纜與內部電路之間的輻射和耦合，若存在，可通過對 EUT局部或全部進行屏蔽來解決。
EUT帶有多種接口電纜
（1）若每根電纜都在基本相同的頻段存在同樣的敏感性問題，則有兩種可能性：一是內部某部分電路太敏感，非常容易受到干擾，這種可能性比較大；二是確認內部電路抗干擾能力不夠，接口電纜處理不當。對于前者，需進一步對 EUT內部敏感電路進行定位，找到問題電路部分，有針對性地采取措施，提高其抗擾度;對于后者，需對每根電纜的屏蔽和接口的濾波性能進行檢查，針對性能薄弱環節，采取相應措施。
（2）若部分電纜測試出現測試不合格，或不同電纜發生不合格頻段或現象不同，則基本可以判斷問題出在被測電纜及相應接口上。此時，應根據不合格的頻率段、各被測接口電纜和接口濾波實際情況，按照前述的分析方法，找到問題源頭，采取相應措施。有些 CS敏感問題，未必通過處理電纜就能解決。此時可能還需找到并處理內部敏感電路。
（3）若僅個別信號線存在測試不合格，應首先確定敏感是否發生在電纜傳輸信號的工作頻段，同時也應確認標準是否對這樣的頻段采取了相應放寬措施及放寬的幅度和頻率范圍如何，以免發生誤判;若不是，此時應檢查被測電纜及對應接口的性能，并有針對性地進行改進。
電子產品通過傳導抗擾度試驗的對策
為有效解決 CS 測試出現的敏感性問題，主要從外部連接電纜的處理、接口濾波、內部電路的抗擾性等幾個方面著手。
對被測電纜的處理
CS 測試時，電纜是 RFI傳輸主體，對電纜進行改進，將電纜內共地信號傳輸改為雙線平衡雙絞線傳輸;為電纜內公用返回線的多根信號線各配備一根返回線且信號線與返回線構成雙絞線對。這樣，可有效減少 RFI進入 EUT 內部，提高 EUT抗干擾能力。
對電源電纜和低頻控制或數字信號傳輸電纜的處理
若該類電纜測試不合格，加裝濾波器可有效解決問題。若原來有濾波器，可通過改造或更換來解決。
若 EUT 內部有微弱信號處理和放大電路，對通過接口引入的干擾可能非常敏感，被測電纜換成屏蔽電纜可能是必須的。此時應注意屏蔽電纜的接地問題，否則效果可能適得其反。同時必須牢記∶非同軸的屏蔽電纜屏蔽層不可以當作信號回線使用。
對中低頻敏感信號傳輸電纜的處理
若此類電纜測試不合格，可對金屬機箱或內部加裝有金屬參考接地板的非金屬機箱。應將非屏蔽電纜改為屏蔽電纜;若為屏蔽電纜，應提高其屏蔽效能；電纜屏蔽層需與金屬機箱或接地平板良好連接。對其他類型機箱，可將電纜內信號傳輸改為雙線平衡式或同軸電纜傳輸。若 EUT及其接口不通過地線傳輸信號且不接地，使用屏蔽電纜，電纜屏蔽層在 EUT端懸空并在輔助設備端接地。
無論使用哪種傳輸電纜或傳輸方式，信號電纜進入機箱后應在過壁處加裝共模抑制濾波器。
對高頻信號傳輸電纜的處理
若此類電纜測試不合格，可將非同軸電纜改為同軸電纜;若原為同軸電纜，應提高其屏蔽性能；電纜屏蔽層在穿過金屬機箱時與機箱 360°環接，穿過機箱后依然用同軸電纜連接到內部 PCB上。電纜進入機箱后可在機箱內靠近入口處加裝共模濾波器。
接口濾波
對CS測試，濾波器可以在電纜接口處建立一個屏障，將干擾隔離在接口外而讓有用信號無阻礙傳輸，從而可有效防止干擾通過被測電纜進入 EUT 內部。
電源線接口的濾波
對金屬機箱，在電纜進入機箱接口處安裝電源濾波器。濾波器采取過壁安裝方式與金屬外殼形成一個整體，并通過外殼隔離濾波器輸入和輸出。不是所有的電源濾波器都能滿足 CS測試要求∶部分抑制頻率范圍可能只到 30 MHz;部分只是單方向的干擾抑制能力比較強。因此，若電源電纜 CS 測試不合格，可能需要對原有電源濾波器進行改造，擴展其抑制干擾頻率范圍，并提高對外部共模干擾抑制能力。
對非金屬機箱，若機箱內可加裝參考接地金屬板，則濾波器要求與金屬機箱相同，電源濾波器安裝在該接地板上;否則，濾波器應選擇無需接地的共模扼流圈并安裝在電源線進入機箱處。若電源線中包括保護接地線，必要時該線也要濾波，以防止干擾通過該線傳輸。
信號和控制線接口的濾波
對信號和控制線接口可使用共模扼流圈濾波。若 EUT為金屬機箱，可在共模扼流圈的兩端安裝高頻濾波電容以構成π形濾波器，該濾波電容的大小應以不影響信號的正常傳輸為限。若接口處原來有濾波器，可通過改進性能來提高其共模抑制特性。
同軸線接口的濾波
同軸電纜進入機箱后可在機箱內入口處加裝共模扼流圈（通過同軸電纜在磁環上并繞 10~15 圈獲得），若單個扼流圈對共模干擾衰減不夠，可加裝多個扼流圈以拓展其抑制頻率范圍，并提高共模衰減值。
提高 EUT 內部電路的抗擾性
僅通過以上措施可能無法完全解決 CS問題，此時需要提高 EUT 內部電路抗擾性。
EUT內部互連電纜的處理
進出 PCB的較長連接線應在 PCB接口處濾波;高頻信號傳輸應采用同軸電纜;敏感小信號傳輸應使用屏蔽電纜;對非屏蔽的數字/控制傳輸電纜應使輸出線和返回線兩兩雙絞;對扁平電纜盡量在每根信號線旁邊配一根地線并兩兩雙絞，條件不允許時，至少應為每兩根信號線配一根地線;電纜走線盡量緊貼金屬外殼或接地平板且遠離金屬外殼上的縫隙、開口;電纜在滿足連接情況下盡可能短且盡量不要相互捆扎在一起。
EUT內部電路的處理
對模擬電路進行 PCB 布線時，在敏感信號線旁應有地線保護并盡量縮短線長度以減小敏感信號回路的環路面積。對敏感信號采用平衡方式傳輸。對一般小信號放大器應盡可能增大放大器的線性動態范圍，減少非線性失真;對 PCB引出的模擬信號傳輸端口建議進行數字化或變壓器隔離。對直流放大器，建議采用斬波穩零放大器。應設計和選用自身抗干擾能力強的電子線路 （包括集成電路）作為設備的單元電路。
對數字電路的 IC，所有未使用的輸入端口應與地或電源連接，不可懸空;對輸入信號，電平觸發比邊沿觸發抗干擾能力強得多;對智能芯片，在軟件中加入抗干擾指令并采用看門狗電路是必要的;與外部連接的接口，帶選通功能的接口芯片比不帶選通功能的具有更強的抗干擾能力;盡量使用大規模 IC.這樣可以獲得較小的信號傳輸環路面積，提高了其抗擾性;對 PCB 引出的數字信號建議采用光耦隔離，變壓器隔離或直接用光纖傳輸。
PCB輸入輸出接口（V/O）上使用獨立的"地"，該"地"與 PCB上的其他部分"地"僅通過一點連接，是專門為接口濾波和屏蔽層提供的"干凈"地;在 VO 區域將"干凈"地與機殼以非常低的阻抗連接起來;將所有 VO電纜集中在 PCB設定的 IO區域;I/O接口驅動電路要靠近 I/O連接器;對所有 I/O接口進行共模濾波;PCB上的 LO濾波器應安裝在驅動電路和I/O 連接器之間并盡量靠近 I/O 連接器。
其他處理措施
對 EUT 內部電路的結構布局包括對總體布局的檢驗、電纜布線和分配、孔縫的位置檢驗和印制板布局方位的檢驗等。應使機箱上的縫隙或孔洞盡量遠離敏感電路;不要有任何金屬物體直接穿過金屬屏蔽機箱;輸出與輸入端口妥善分隔，敏感電路和帶干擾信號電路盡可能遠離。
接地是抑制噪聲和防止干擾的重要措施之一。設計中應周密設計地線系統，并結合使用濾波和屏蔽等措施來有效提高設備的抗干擾能力。
