供電特性
供電特性
1、滿足28V電氣系統
2、四象限雙極性設計，四個象限均可運行，輸出電壓電流也能吸收電壓電流。
3、支持任意波形，支持線性控制
4、輸出電壓范圍-80V~﹢80V
5、具有超高速的電壓切換時間，量程電壓切換時間＜10μs
6、低至50mV峰峰值的紋波噪聲，直流輸出更加純凈、精確
7、疊加交流的頻率最高300kHz
8、10寸電容觸控顯示屏，工業環境抗干擾能力，便捷智能
9、電源內阻支持0-500mΩ無極調節
10、具有線損補償功能
| 輸出電壓 | -80V～﹢80V四象限雙極性 |
| 輸出電壓分辨率 | 0.01V |
| 直流電壓精度 | 50V以下時≤±0.1V&50V以上時≤±0.2V |
| 直流電壓波動（紋波） | ＜0.05Vpp |
| 最大輸出電流 | 10A、20A、30A、50A、75A、100A、200A可選 |
| 最大輸出功率 | 800W~1600W |
| 瞬間電流 | 持續電流2倍，持續時間≤10ms |
| 時間精度 | ＜±1‰FS±2μs |
| 可調電源內阻 | 0mΩ～500mΩ |
| 可調內阻分辨率 | 1mΩ |
| 電阻精度 | 最大允許誤差：＜±10% |
| 最小工作帶寬 | DC～200kHz |
| 輸出頻率分辨率 | 0.01Hz可調 |
| 交流Vpp值 | 0.1Vpp～20Vpp |
| 交流Vpp分辨率 | 0.1Vpp |
| 交流Vpp幅值 |
100kHz時最大20Vpp 200kHz時最大10Vpp |
| 交流Vpp誤差精度 | 0.1Vpp |
| 頻率精度 | ＜±1% |
| 電壓上升/下降時間 | ＜10μs |
| 單步最小可編程時間： | 5μs |
| 單步最大可編程時間： | 28800s |
| 波形編輯步數 | ≤128步 |
| 組合波 | 直線、正弦、正弦偏置線性斜坡、正弦偏置步進、正弦掃頻、三角波、三角波掃頻、指數升、指數降、方波、方波掃頻、方波占空比、方波時間步進 |
| 自由波 | 可通過函數編輯波形 |
| 自由波格式 | Excel、CSV |
| 自由波容量 | 16M |
| 自由波點間隔時間 | 最小可設0.1μs |
| 編輯波形方式 | 組合波、自由波、組合波和自由波混合編輯 |
| 線損補償 | 系統自動補償 |
| 接口 | 以太網、RS485 |
| 觸發延時 | 多臺同時觸發延時＜1μs |
| 外觀尺寸 | 450mm×580mm×120mm或者27U機柜 |
| 使用溫度 | 10~35℃，17~28℃適宜 |
| 使用濕度 | 相對濕度≤70%；空氣潔凈度 1000000 級或更優 |
| 設備供電 | 200~240VAC/50Hz/60Hz，<16A |
| 重量 | 30kg |
| 型號 | 電源容量 | 最大工作電流 | 外觀尺寸 |

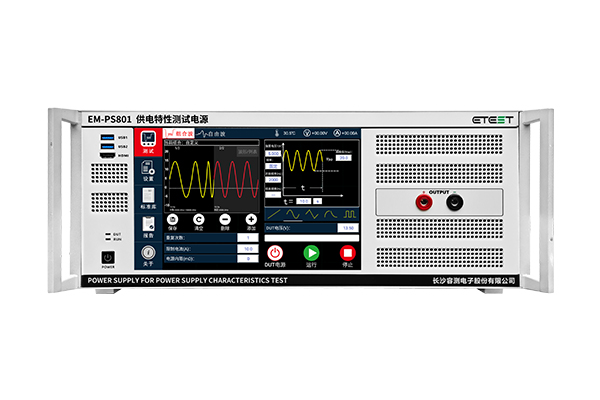

| EM-PS801 | -80V～+80V | 10A | 4U/19"標準機箱 |
| EM-PS803 | -80V～+80V | 30A | 4U/19"標準機箱 |
| EM-PS805 | -80V～+80V | 50A | 2*4U/19"標準機箱 |
| EM-PS810 | -80V～+80V | 100A | 27U機柜 |
| EM-PS820 | -80V～+80V | 200A | 27U機柜 |
