ISO 7637-3（2016）：除電源線外的導線通過容性和感性耦合的電瞬態發射

本文目錄

一、標準的適用范圍和目的
二、脈沖介紹
       2.1慢瞬態脈沖測試2a
       2.2快速瞬態脈沖3a和3b測試
三、測試方法
       3.1總體概述
       3.2 電容耦合鉗（CCC）方法
       3.3電感耦合鉗（ICC）方法
       3.4直接電容耦合（DCC）方法

01  標準的適用范圍和目的Scope and purpose
ISO 7637-3 明確適用于配備標稱 12V 或 24V 電氣系統的道路車輛。
其核心目標是評估 DUT 對通過容性和感性耦合至非供電線路的瞬態脈沖的抗擾度。這些瞬態脈沖模擬了由感性負載切換以及繼電器觸點彈跳所導致的快速和慢速瞬態干擾。例如，在車輛運行過程中，雨刮器電機、車窗升降電機等感性負載的頻繁開關，會產生各種瞬態脈沖，該標準正是針對這些情況制定測試規范。
本部分提供了三種試驗方法：
—— 電容耦合鉗（CCC）方法；
—— 直接電容耦合（DCC）方法；
—— 感性耦合鉗（ICC）方法。

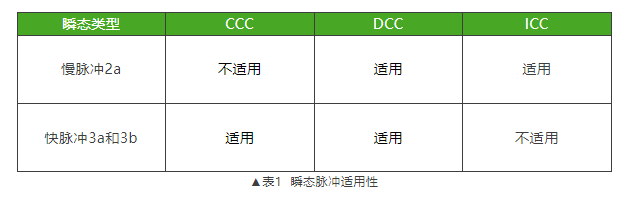

表1顯示了三種不同測試方法的適用性：

選擇一種用于慢瞬態脈沖的測試方法和一種用于快瞬態脈沖的檢測方法就足夠了。
02  脈沖介紹 Introduce
2.1 慢脈沖測試2a
慢速瞬態脈沖是瞬態脈沖的模擬，瞬態脈沖是由于將電路斷開到較大的電感負載（如散熱器風扇電機、空調壓縮機離合器等）而產生的。

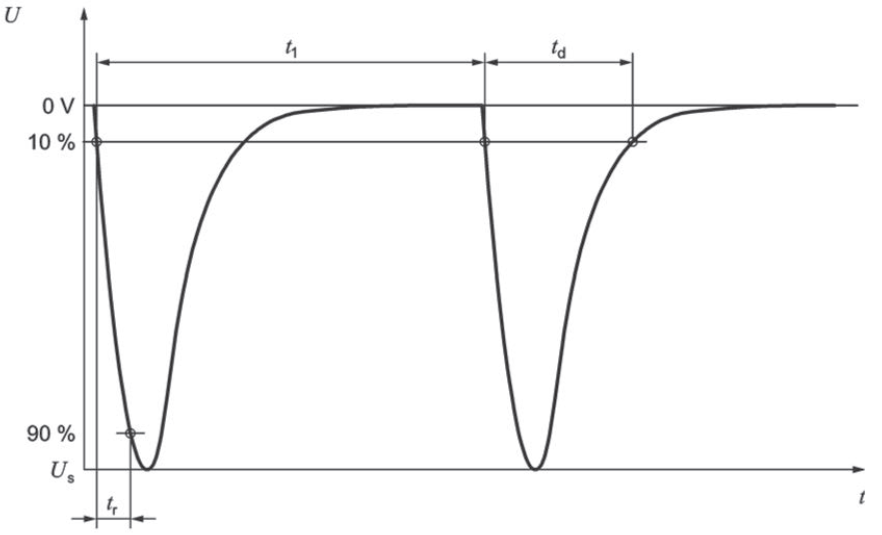

▲瞬態慢脈沖2a-正極波形

負瞬態脈沖可以通過切換發電機輸出連接來實現。

▲瞬態慢脈沖2a-負極波形

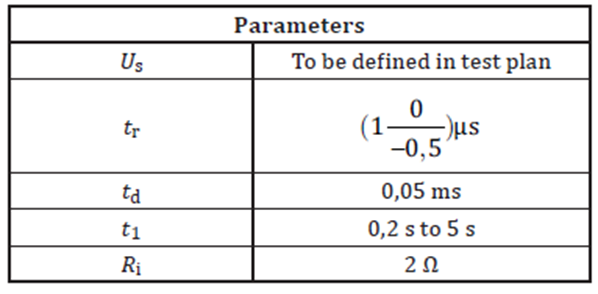

▲瞬態慢脈沖2a-正極/負極參數表

2.2  快速脈沖3a和3b
快速瞬態脈沖測試是對開關過程中產生的瞬態脈沖的模擬。這些瞬態脈沖的特性受到線束分布電容和電感的影響。

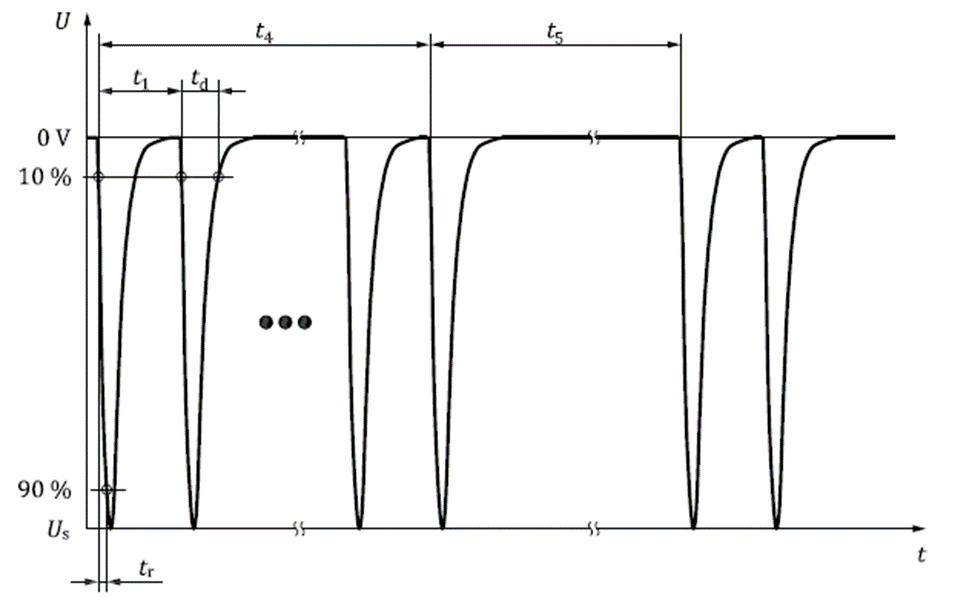

▲瞬態快脈沖-3a

▲瞬態快脈沖-3b

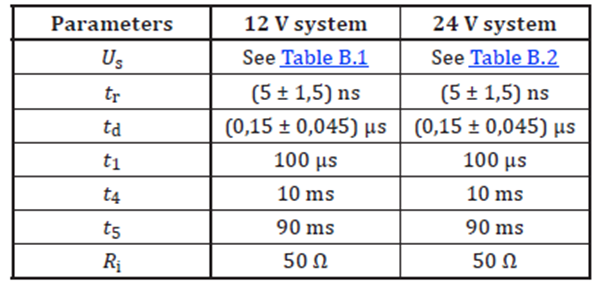

▲瞬態快脈沖-3a/3b參數

03 測試方法 Test method
3.1總體概述
1. 測試環境與計劃：測試需在實驗室環境下進行，且要編寫詳細的測試計劃。測試計劃涵蓋諸多關鍵要素，包括選定的測試方法、應用的瞬態脈沖測試類型、瞬態脈沖的等級、施加的瞬態脈沖數量、DUT 的運行模式、使用的線束類型（測試線束還是生產線束）、若采用電容耦合鉗，需明確納入其中的導線、若使用直接耦合電容法，要確定用于特定通信線路的電容值以及測試的導線、若采用電感耦合鉗，需說明納入的導線和電感耦合鉗的類型等。
2.測試條件：標準測試條件遵循 ISO 7637-1，包括測試溫度和供電電壓。除非本部分另有規定，測試嚴重性等級的公差為 +10%。
3.接地平面：接地平面需采用厚度至少 0.5mm 的銅、黃銅或鍍鋅鋼材質。在測試計劃未另行規定時，其最小寬度為 1000mm，或者為整個測試裝置（不包括電源和瞬態脈沖發生器）寬度加 200mm，取兩者中的較大值；最小長度為 2000mm，或者為整個測試裝置長度加 200mm，同樣取較大值。
4.測試裝置通用條件：DUT 需按要求進行布置和連接。若車輛制造商和供應商無其他約定，DUT 應通過特定測試裝置連接到原始操作設備（負載、傳感器等）。若實際 DUT 操作信號源不可用，可進行模擬。所有線束應放置在非導電、低相對介電常數材料上，距離接地平面（50±5）mm。DUT 與其他導電結構（除測試裝置下方的接地平面外）之間的最小距離建議大于 0.5m，以減少外部電容耦合對 DUT 的影響。
3.2電容耦合鉗（CCC）方法
1.適用場景：CCC 方法適用于耦合快速瞬態脈沖，尤其適用于需要測試較多導線的DUT，但無法耦合慢速瞬態脈沖。
2.發生器驗證：測試前，需依據相關標準對瞬態脈沖參數進行驗證。
3.  瞬態脈沖電平調整：將瞬態脈沖發生器按特定方式連接，通過 50Ω 輸入示波器經 50Ω 同軸電纜連接到 50Ω 衰減器，該衰減器直接連接到 CCC 輸出（無中間電纜連接）來調整瞬態脈沖電平。調整過程中，耦合鉗內不得有線路通過。
4. DUT 測試：確保滿足通用測試裝置條件。測試裝置中，DUT 的 12/24V 供電線路（接地和電源）不納入 CCC，而其提供給輔助設備（傳感器、執行器）的其他接地或供電線路應納入。若輔助設備本地接地，則該本地接地連接應排除在 CCC 之外，且任何關于接地或供電線路納入 CCC 的例外情況都需在測試計劃中說明。所有置于 CCC 內的線路應單層平鋪（通常為 10 至 20 條線路），可能需多次測試以覆蓋 DUT 的所有線路。CCC 的鉸接蓋應盡可能放平，以確保與測試線束充分接觸。DUT 與 CCC、周邊設備與 CCC 之間的距離應大于或等于 300mm。測試線路在 CCC 外的部分應放置在接地平面上方（50±5）mm 處，并與 CCC 縱向軸線成 90°±15° 方向。未進行 CCC 測試的線路應布置在耦合鉗外，放置在高度為（50±5）mm 的絕緣支架上，且與耦合鉗的最小距離為 100mm。DUT 應與瞬態脈沖發生器置于 CCC 的同一端，測試線束總長度為 1700mm（+300mm/0mm）。
5.CCC 夾具:CCC 夾具可由黃銅、銅或鍍鋅鋼制成，其特性包括耐壓絕緣強度≥200V、特性阻抗（夾具中無電線時）為（50±5）Ω 等。

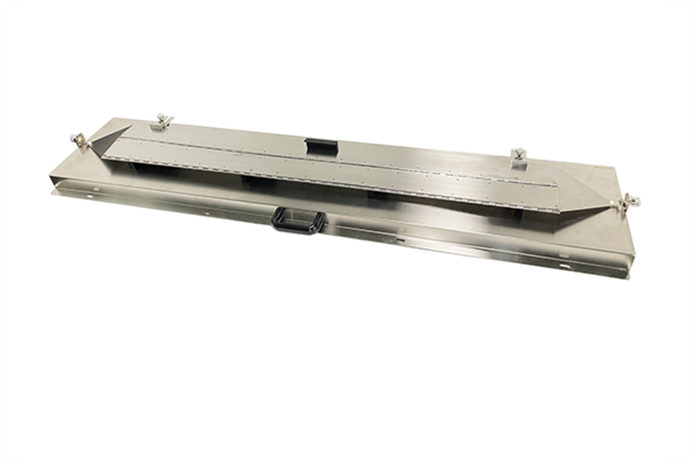

▲容性耦合夾（CCC法）EA-7637-CCC

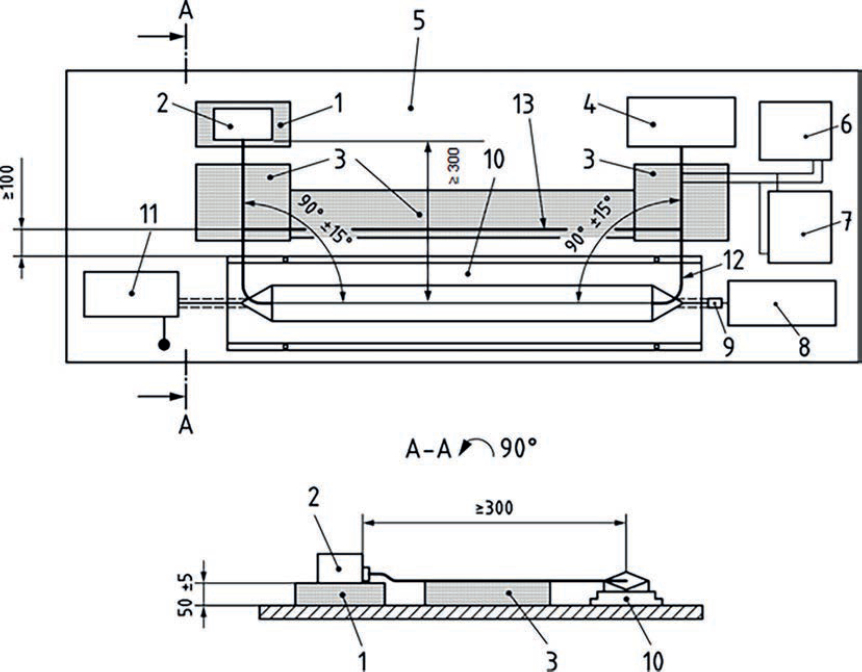

▲標準臺架圖

1?絕緣支架  2?DUT（按測試計劃規定接地）3?絕緣支架  4?負載模擬器 5?接地平面 6?電源 7?電池  8?示波器（50Ω輸入）  9?50Ω衰減器  10?CCC  11?瞬態脈沖發生器  12?待測試線路   13?線路不進行測試

▲CCC實際臺架照片
3.3  電感耦合鉗（ICC）方法
1.適用場景：ICC 方法適用于耦合慢速瞬態脈沖，尤其適用于有較多線路需要測試的 DUT。
2.發生器驗證：由于瞬態脈沖電平按特定方式調整，故無需進行發生器驗證。
3.瞬態脈沖電平調整：將特定的瞬態脈沖施加到注入探頭時，通過特定配置，瞬態脈沖定時特性應滿足相關要求。可能需要一個可選的匹配網絡來實現脈沖特性，此外，脈沖發生器的設置（如脈沖幅度和 Ri）可能需要更改以滿足要求。通過使用特定校準夾具來調整發生器輸出電壓。
4.DUT 測試：滿足通用測試裝置條件。測試裝置中，DUT 的 12/24V 電源線（接地和電源）不納入 ICC，而其提供給輔助設備（傳感器、執行器）的其他接地或供電線路應納入。若輔助設備本地接地，則該本地接地連接應排除在 ICC 之外，且任何關于接地或供電線路納入 ICC 的例外情況都需在測試計劃中說明。測試可以按特定圖示方式進行，也可以使用 ISO 11452-4 中規定的直線束。線束應放置在非導電、低相對介電常數材料上，在接地平面上方（50±5）mm 處，長度為 1700mm（+300mm/0mm）。ICC 的中心應放置在距離 DUT 連接器（150±50）mm 處。對于 ICC 方法，通過將注入探頭在線束上反向放置可實現負瞬態脈沖極性。
ICC測試的pulse為慢脈沖，類似2a，當然電壓會有所不同。
5.ICC 夾具

ICC 為適用于本測試的大電流注入（BCI）探頭，可在不與 DUT、線束和 / 或輔助設備進行任何電氣連接的情況下，將瞬態脈沖耦合到被測電路中。

▲標準臺架圖

▲ICC實際臺架照片

3.2  電容耦合鉗（CCC）方法
1.耦合電容取值：DCC 方法利用電容進行瞬態耦合，耦合到通訊線（如CAN      bus）的耦合除外，其他電容值在表中明確給出。

2.發生器驗證：測試前，需依據 ISO 7637-2 對瞬態脈沖參數進行驗證，包括開路和加載條件下的測量。在開路條件下驗證快速瞬態脈沖特性時，建議使用 1kΩ 至 50Ω 適配器，搭配配置為 50Ω 輸入的示波器，以減少測量短上升時間和持續時間瞬態脈沖時可能產生的振蕩。
3.瞬態脈沖電平調整：測試前，需在電容輸出端調整瞬態脈沖電平。對于慢速瞬態脈沖，使用特定設置，通過高阻抗無源探頭測量，該探頭特性需符合 ISO 7637-2 的規定；對于快速瞬態脈沖，電容輸出連接到 1kΩ 至 50Ω 適配器，再連接到配置為 50Ω 輸入的示波器，測量的峰值脈沖電平需針對該適配器進行校正。電容應放置在接地的屏蔽盒中，50Ω 同軸電纜連接到該盒。
4.DUT 測試：滿足通用測試裝置條件。DCC 方法測試時，線束長度為 1700mm（+300mm/0mm）。對于快速瞬態測試，發生器通過長度不大于 500mm 的 50Ω 同軸電纜連接到電容。使用 DCC 方法時，DUT 的每條線路需單獨測試，但對于雙絞線和平衡對稱線路（如橋接音頻、CAN 通信），需對 DCC 方法進行修改，以同時激勵所有線路。測試時要注意確保使用該方法不會使 DUT 的預期信號失真，線路 / 線束應放置在非導電、低相對介電常數材料上，距離接地平面（50±5）mm。I/O 線注入點與 DUT 之間的距離應小于或等于 100mm，對于快速瞬態，I/O 線注入點與電容屏蔽盒之間的距離應小于或等于 100mm，I/O 線與接地平面邊緣的距離應大于或等于 100mm。
DCC一般直接將Pulse通過串聯電容耦合到信號中。參考的pulse根據客戶要求可能是3a，3b，也可能是2a。

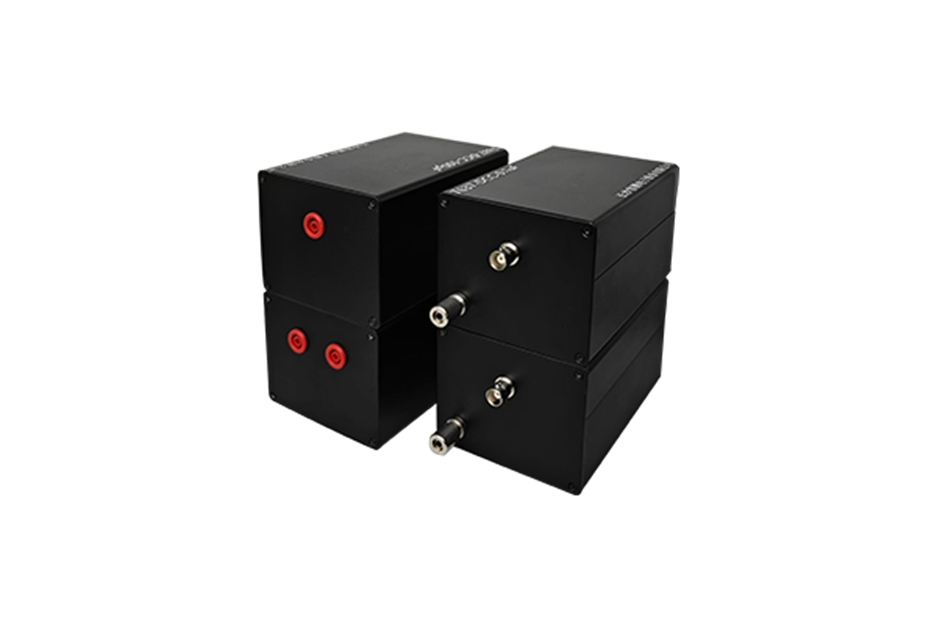

▲DCC電容耦合盒
DCC 夾具為非極化電容，其特性有明確規定。

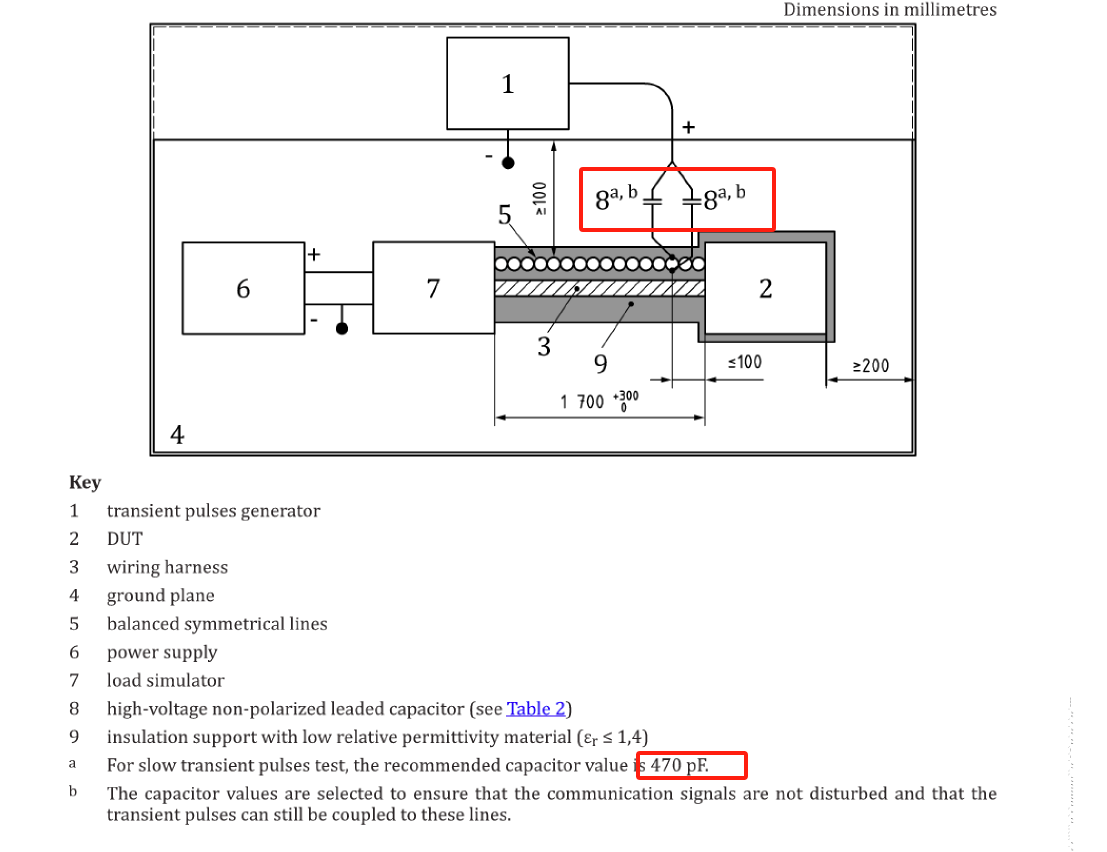

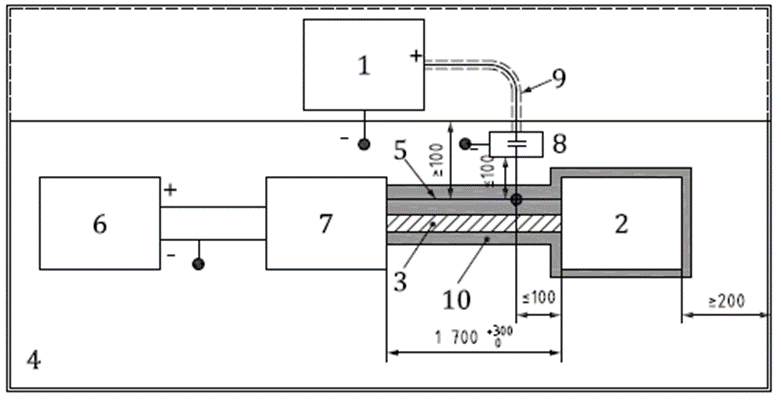

▲DCC法測試裝置——瞬態慢脈沖——DUT測試

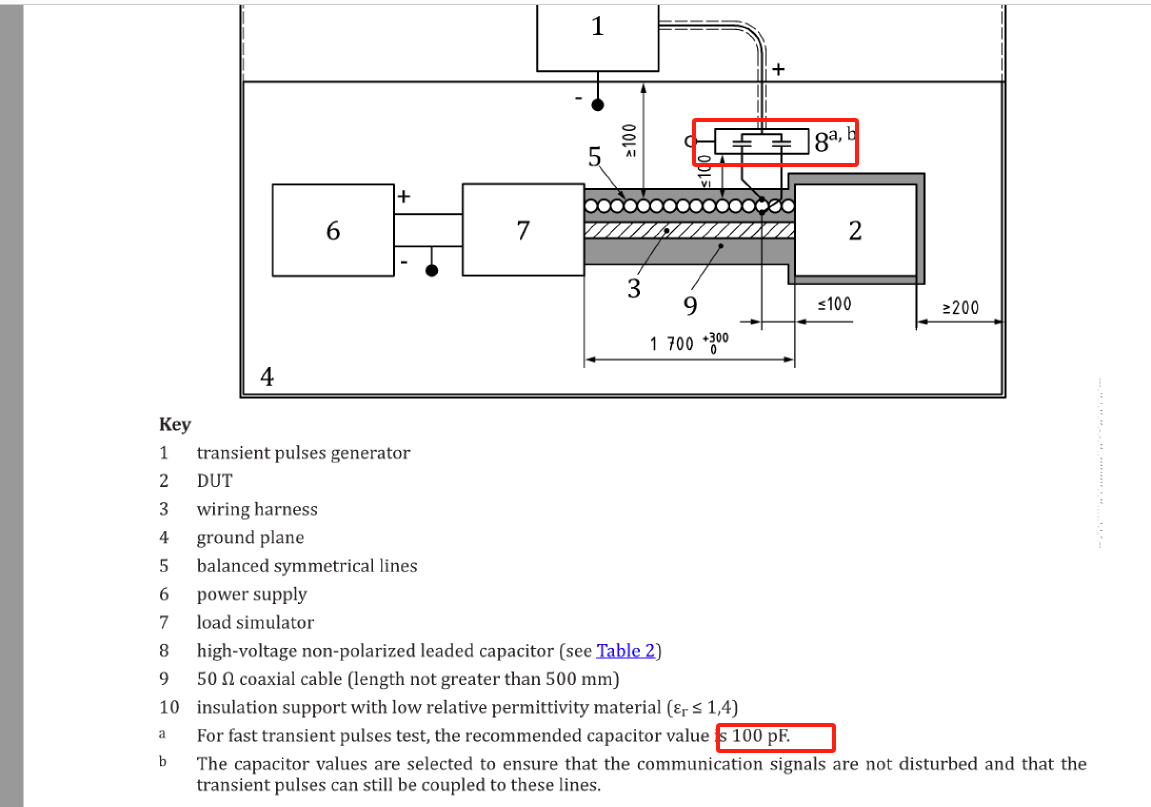

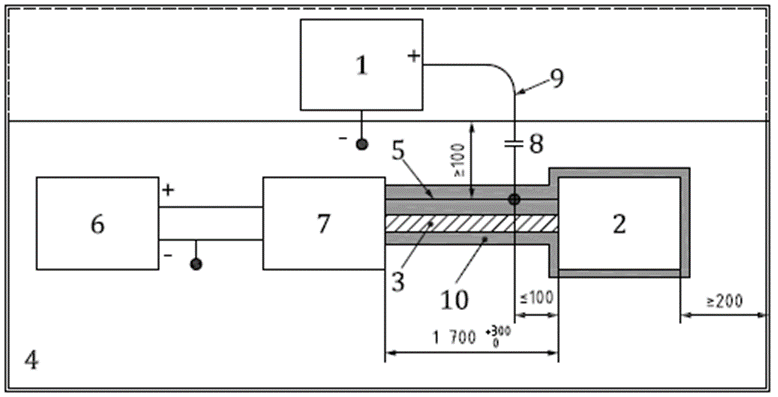

▲DCC法測試裝置——瞬態快脈沖——DUT測試

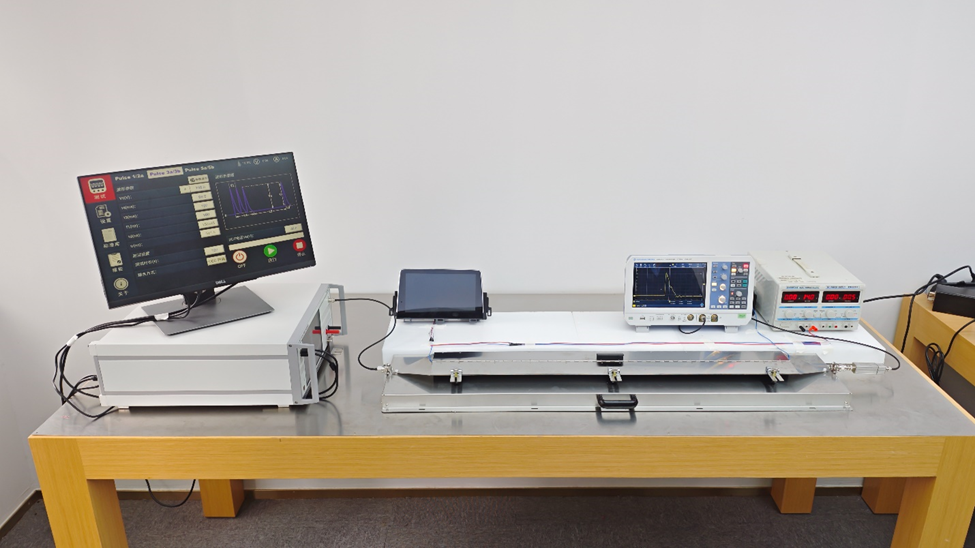

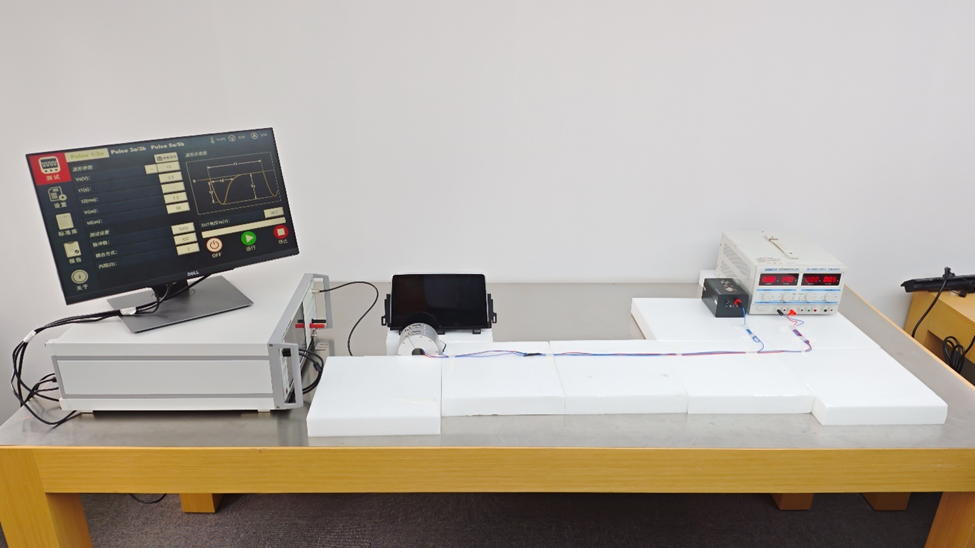

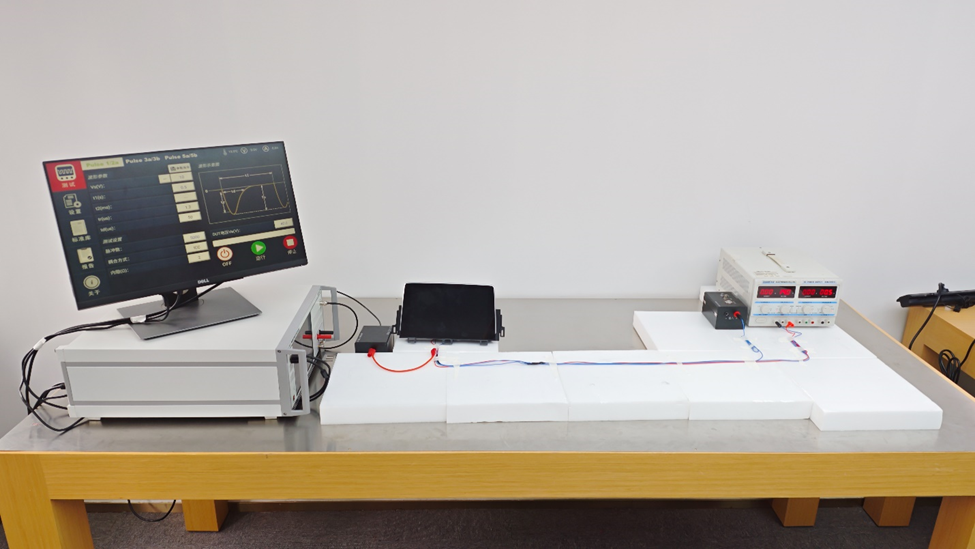

▲DCC實際臺架照片
5. DCC之特殊信號線：當使用直接電容耦合（DCC）方法時，受試設備（DUT）的每條線路應單獨進行測試。然而，當測試絞合且平衡的對稱線路（例如橋式音頻線路、CAN）通信線路時，直接電容耦合（DCC）方法應進行修改，以便同時以相同的方式激勵所有線路。應注意確保受試設備（DUT）的預期信號不會因使用直接電容耦合（DCC）方法而受到失真影響。

慢速脈沖法是470nf電容2個同時注入

快速脈沖法是100nf電容2個同時注入
