如何抑制共模干擾

發布時間:2022-09-19 14:21

共模干擾作為EMC干擾中最為常見且危害較大的干擾,我們抑制它最直接的方法就是濾波。
共模干擾
在電路中串入共模電感,當有共模干擾電流流經線圈時,由于共模干擾電流的同向性,會在線圈內產生同向的磁場而增大線圈的感抗,使線圈表現為高阻抗,產生較強的阻尼效果,以此衰減共模干擾電流,達到濾波的目的;
當電路中的正常差模電流流經共模電感時,電流在同相繞制的共模電感線圈中產生反向的磁場而相互抵消,因而對正常的差模電流基本沒有衰減作用。
案例  USB 信號上的共模干擾抑制方法

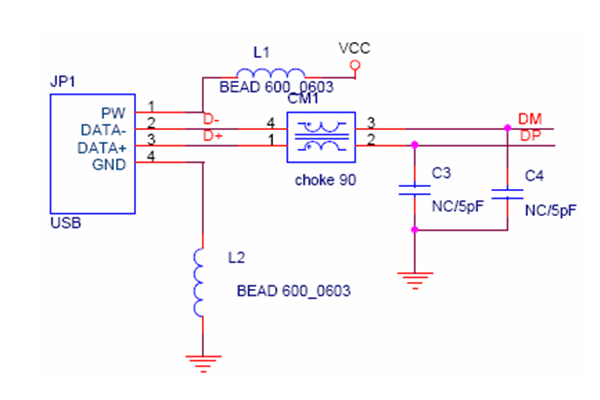

USB 端口的濾波處理-使用共模電感
USB 端口的濾波處理-使用共模電感
USB 傳輸線上的信號是差分信號而干擾源是共模干擾信號,在傳輸線上串上共模電感能較好的抑制共模干擾,而對有用的差分信號沒有任何衰減。

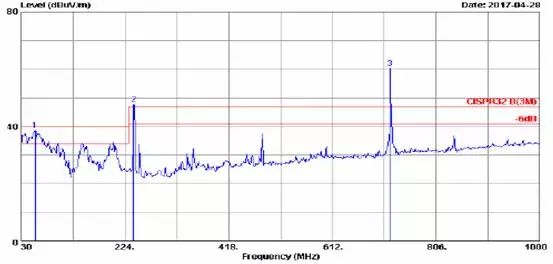

USB 高速運行會在DM/DP信號線上產生很強的共模干擾

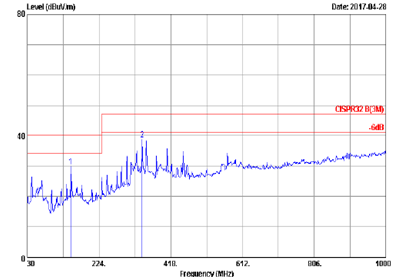

電路中加入濾波器-共模電感后共模干擾信號得到有效抑制

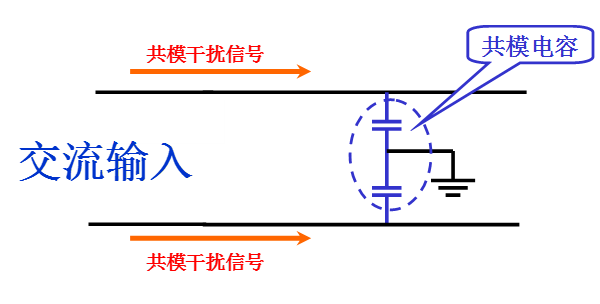

如果共模干擾源是在電源回路,可使用共模電容來抑制干擾信號。

在電路中引入共模電容,則共模電容提供最短的路徑使共模干擾信號被旁路,從而抑制共模干擾的產生。

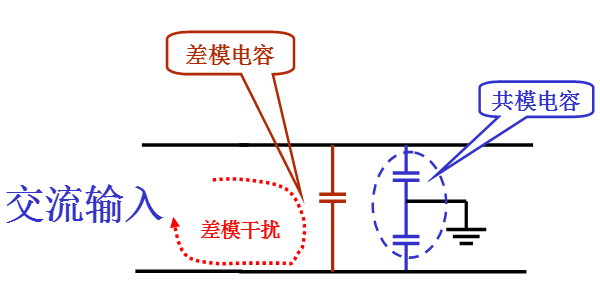

如果電源回路同時還存在差模干擾,使用差模電容來抑制干擾。
在電路中引入差模電容,則差模電容提供最短的路徑使差模干擾信號被旁路,從而抑制差模干擾的產生。
共模干擾作為EMC干擾中最為常見且危害很大的干擾,抑制它的方法除了濾波外,還可以通過對信號線路進行屏蔽,在PCB 板上大面積鋪地降低地線阻抗來減少共模信號強度等方法。
