交流/直流電源端口的耦合/去耦網絡
耦合/去耦網絡特性

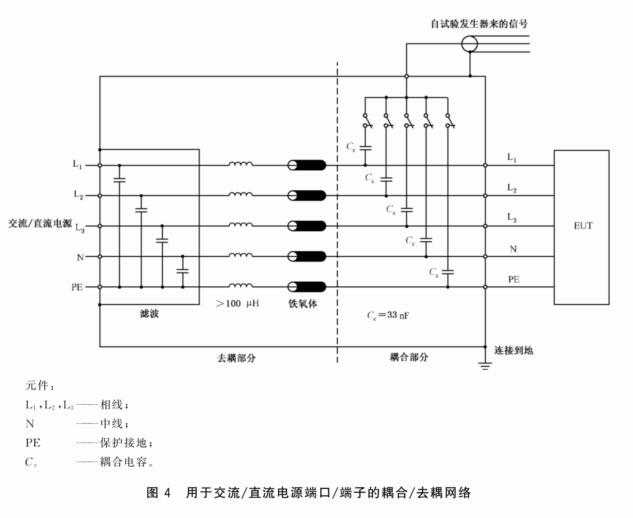

耦合/去耦網絡用于交流/直流電源端口的試驗。 電路圖(以三相供電電源為例)在圖4中給出。
典型耦合/去耦網絡特性如下：
——鐵氧體的去耦電感 >100μH；
——耦合電容 33 nF。
耦合/去耦網絡特性校準
GB_T17626.4標準中6.2.3給出的測量設備也應用于耦合/去耦網絡特性的校準。
應使用符合6.2.3要求的發生器校準耦合/去耦網絡（關于校準的不確定度參見附錄C）
應在共模耦合方式下校準波形，即將瞬態脈沖同時耦合到所有線。對每個耦合線，應在耦合/去耦 網絡的每個輸出端（L1·L2·L3 ,N和PE）連接50Ω端對參考地分別校準波形。下圖出了5個校準 測量之一，即L1對參考地校準。
注1：對每個耦合線分別進行驗證，確保每根線功能正常且被校準。
注意應使用同軸適配器連接CDN的輸岀。
CDN的輸出和同軸適配器之間的連接應盡可能短，不超過0.1m.
將發生器的輸出電壓設置為標稱值4kV，然后進行校準。發生器連接到耦合/去耦網絡的輸入端。 耦合/去耦網絡的每個輸出端（通常連接到EUT）依次端接一個50Ω端負載，其他輸出端開路。記錄每個極性的峰值電壓和波形。
脈沖的上升時間應為（5.5±l.5）ns。
脈沖寬度應為（45±15）ns。
按照表2,峰值電壓應為（2士O.2）kV。
注2：以上顯示的值為CDN校準方法的結果。
斷開受試設備和供電網絡的連接，發生器設置在4 kV,耦合/去耦網絡設置在共模耦合.即把瞬變 脈沖同時耦合到所有線路，每個輸入端子（L，L2，L3，N到PE）分別端接50 Q時，在耦合/去耦網絡電
源輸入端測量的剩余電壓不應超過400 V。
容性耦合夾
概述
耦合夾能在與受試設備端口的端子、電纜屏蔽層或受試設備的任何其他部分無任何電連接的情況 下將電快速瞬變脈沖群耦合到受試線路。
耦合夾的耦合電容取決于電纜的直徑、材料和屏蔽（如果存在）。
該裝置由蓋住受試線路電纜（扁平型或圓型）的夾板（例如用鍍鋅鋼、黃銅、銅或鋁板制成）組成，并 且應放置在接地參考平面上。接地參考平面的周邊至少應超出耦合夾0.1 m。
耦合夾的兩端應具有高壓同軸連接器，其任一端均可與試驗發生器連接。發生器應連接到耦合夾 最接近受試設備的那一端。
當耦合夾只有一個高壓同軸連接器，則高壓同軸接頭端應離受試設備最近。
耦合夾本身應盡可能地合攏,以提供電纜和耦合夾之間最大的耦合電容。

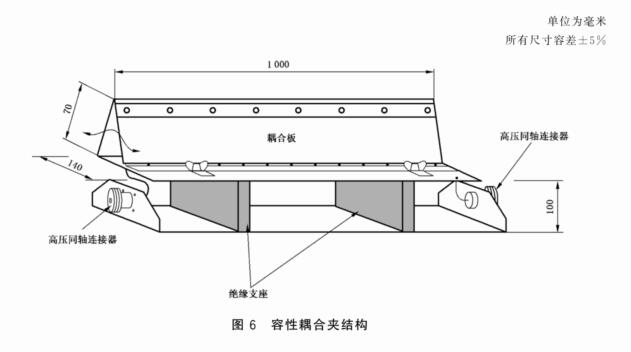

圖6給出了耦合夾的機械結構.應使用以下的尺寸：
——底部耦合板高度：（100±5）mm；
底部耦合板寬度：（140±7）mm；
——底部耦合板長度：（1000±50）mmo
對在信號和控制端口上的連接線的試驗要采用耦合夾的耦合方式。只有當6.3定義的耦合/去耦 網絡不適用時，耦合夾的耦合方式也可用于電源端口的試驗（見7.3.2.1）。
容性耦合夾
容性耦合夾的校準
6.2.3給出的測量設備也應用于容性耦合夾特性的校準。

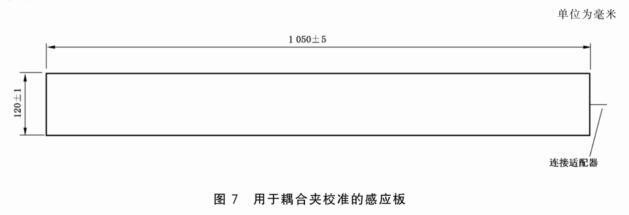

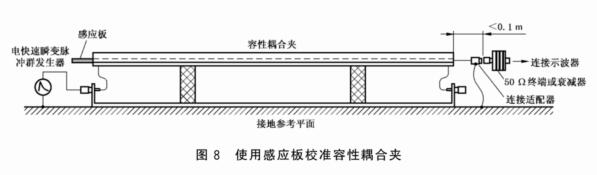

應將一塊感應板（如圖7）插入耦合夾中，并用由低電感接地的連接適配器接到測量終端或衰減器。 布置如圖8所示。
感應板為一塊120 mmX 1050 mm且厚度最大為0.5 mm的金屬片，其正、反用0.5 mm厚的介質 板絕緣。為避免耦合夾與感應板接觸,感應板所有面的絕緣材料應至少耐壓2.5 kVo其一端通過最長 為30 mm長的低阻抗連接與適配器相連接。感應板應放置在容性耦合夾中，連接端應與底部耦合板邊 緣對齊。連接適配器應通過低阻抗接到參考地平面，用于50 C同軸測量終端或衰減器接地。感應板和 50 Q測量終端或衰減器之間的距離不應超過0.1 m。
注：上耦合板與感應板之間的間隙是不重要的。
校準波形應使用一個單獨的50Ω終端。
應使用符合6.2.2和6.2.3要求的發生器校準容性耦合夾。
進行校準時發生器輸出電壓設定為2 kV。
發生器連接到容性耦合夾輸入端。
記錄位于耦合夾另一端的感應板輸出峰值電壓與波形參數。
波形特性應符合以下要求：
•上升時間（5±1.5）ns；
•脈沖寬度（50 士 15）ns；
•峰值電壓（1000 士 200）V。
