開空調時，有時室內的熒光燈會出現瞬間變暗的現象，這是因?yàn)榇罅侩娏髁飨蚩照{(diào)，電壓急速下降，利用同一電源的熒光燈受到影響，也就是上周講到的Dips。使用吸塵器時，收音機會出現啪啦啦啦的雜音。其原因是吸塵器的電動機產生的微弱(低強度高頻的)電壓/電流變化通過電源線傳遞進入收音機，以雜音的形式放了出來。
由一個設備中產生的電壓/電流通過電源線、信號線傳導并影響其他設備時，這個電壓/電流的變化被稱為“傳導干擾RE”。因此，為了對癥下藥，通常采用的方法是給發生源及被干擾設備的電源線等安裝濾波器，阻止傳導干擾的傳輸。另外，當信號線上出現噪聲時，將信號線改為光纖，也可隔斷傳輸途徑。
相信很多90后、80后都記得下面這樣的電腦，是不是有點童年的味道呢？
這就是CRT顯示器。當使用手機時，旁邊CRT的電腦顯示器圖像會出現抖動，這是因?yàn)槭謾C(jī)工作時的信號通過空間以電磁場的形式傳輸?shù)紺RT顯示器內部。
當摩托車從附近道路通過時，電視會出現雪花狀干擾，這是因?yàn)槟ν熊圏c(diǎn)火裝置的脈沖電流產生了電磁波，傳到空間再傳給附近的電視天線、電路上，產生了干擾電壓/電流。這種通過空間傳播，并對其他設備電路產生無用電壓/電流，造成危害的干擾稱為“輻射干擾”。輻射現象的產生必然存在著天線與源。由于傳播途徑是空間，因此屏蔽也是解決輻射干擾的有效方法。
電磁干擾無處不在但又如空氣，看不見摸不著，在做產品設計時，我們?nèi)绾芜M(jìn)行EMC的測試？如何讓其原型畢露呢？
走進EMC實驗室
EMC測試一般都有專門的EMC實驗室，測試場地建設及設備配置需要相當大的資金，一般的公司都是委托第三方機構進行EMC測試，只有少數大公司才配置有自己的EMC實驗室，比如華為、諾基亞、三星等大型通訊設備供應商；豐田、通用汽車、比亞迪等眾多車企。波音、空客等飛機制造業。

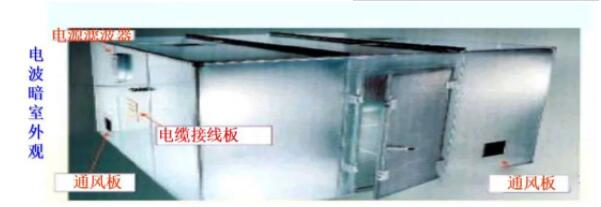

（1）電波暗室
主要用于模擬開闊場，同時用于輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量的密閉屏蔽室。電波暗室的尺寸和射頻吸波材料的選用主要由受試設備(EUT)的外行尺寸和測試要求確定，分1m法、3m法或10m法。
②半電波暗室

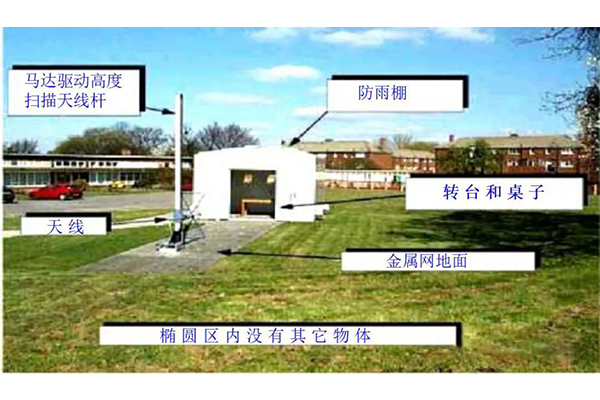

③開闊場
天線是輻射發射試驗的接收裝置，由于輻射發射試驗頻率范圍覆蓋30MHz—18GHz，所以相應的在不同頻率范圍段有不同的天線相匹配，例如：

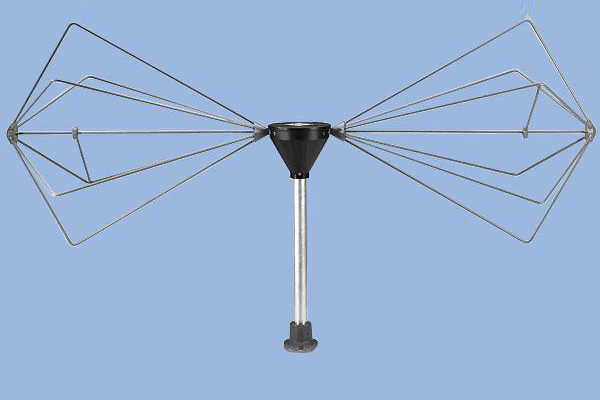

①雙錐天線
常用于RSE替代法測試。
常用工作頻段：30MHz~300MHz
②對數天線
常用于輻射場地NSA校準。
常用工作頻段：30MHz~1GHz

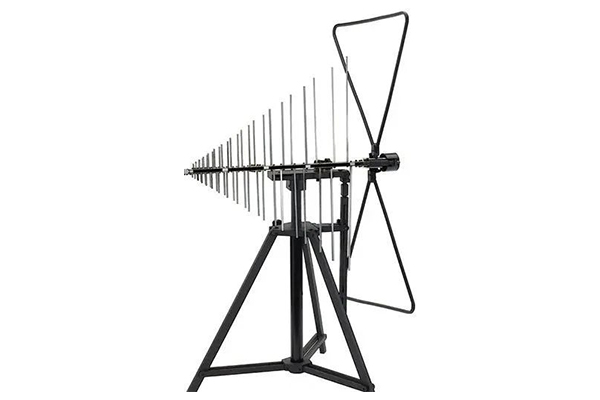

③對數周期天線：
常用于輻射騷擾/輻射雜散低頻測試。
常用工作頻段：30MHz~3GHz

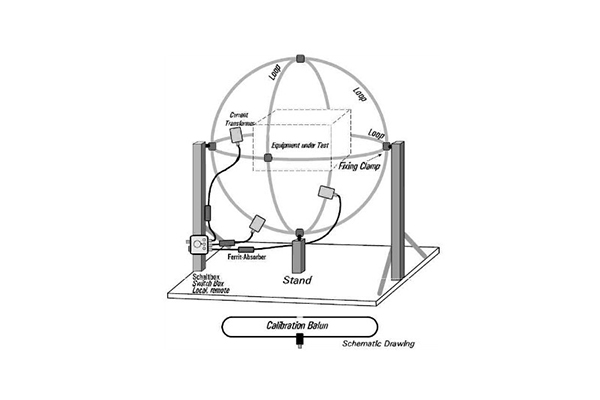

常用于燈具產品磁場輻射測試。
常用工作頻段：9KHz~30MHz
⑤喇叭天線：
常用于輻射騷擾/輻射雜散高頻測試。
常用工作頻段：1GHz~18GHz

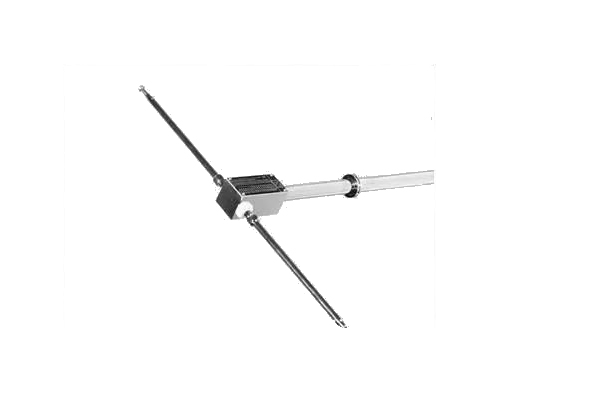

⑥偶極子天線：
常用于場地衰減和天線系數的測量中。
常用工作頻段：30MHz~4GHz

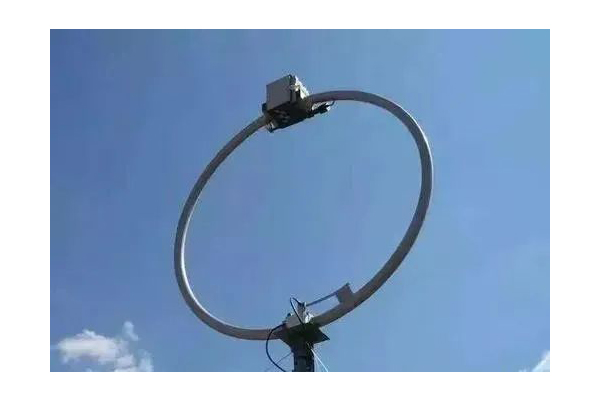

⑦環天線：
常用于低頻磁場測試。
常用工作頻段：9KHz~30MHz

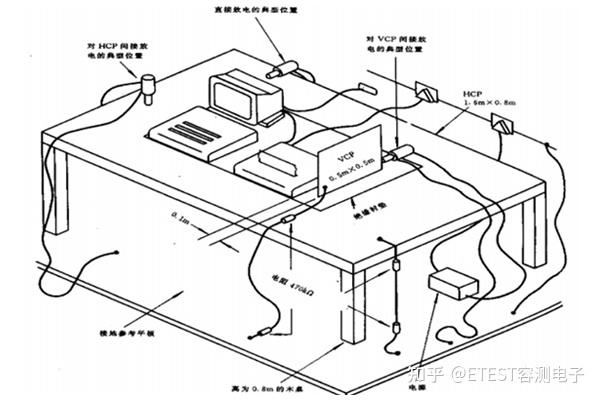

（3）ESD試驗臺
無論是理論研究還是產品設計、實驗測試，EMC都是一個復雜的角色，那么我們通過什么來衡量EMC是否符合要求呢？
EMC標準體系

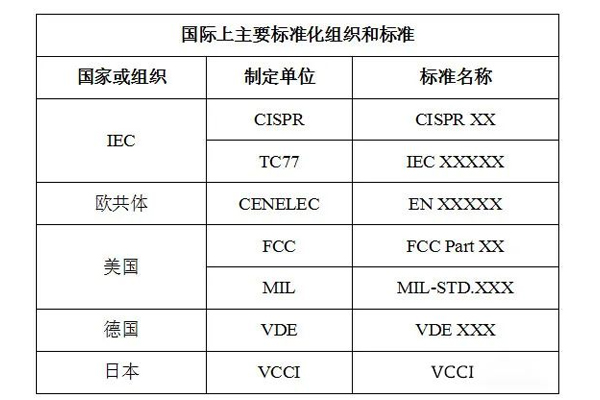

全球范圍內，存在很多專門研究EMC標準化的組織，EMC標準主要通過這些標準化組織來制訂。
發射（Emission）：
-GB 4824（IDT CISPR11）工、科、醫（ISM）射頻設備電磁兼容騷擾特性限值和測試方法；
-GB 17625.1（IDT IEC61000-3-2）諧波電流發射限值的測試；
-GB 17625.2（IDT IEC61000-3-3）電壓波動和閃爍的限值的測試；
-GB 4343.1（IDT CISPR14-1）電磁兼容-家用電器、電動工具盒類似器具的要求-第一部分：發射
抗擾度（Immunity）
-GB 17626.2（IEC61000-4-2）靜電放電（ESD）抗擾度的試驗；
-GB 17626.3（IEC61000-4-3）輻射（射頻）電磁場抗擾度試驗；
-GB 17626.4（IEC61000-4-4）電快速瞬變/脈沖群抗擾度試驗；
-GB 17626.5（IEC61000-4-5）浪涌（沖擊）抗擾度試驗；
-GB 17626.6（IEC61000-4-6）射頻場感應的傳導騷擾抗擾度試驗；
-GB 17626.8（IEC61000-4-8）工頻磁場抗擾度試驗；
-GB 17626.11（IEC61000-4-11）電壓跌落、短期中斷和電壓變化抗擾度試驗
